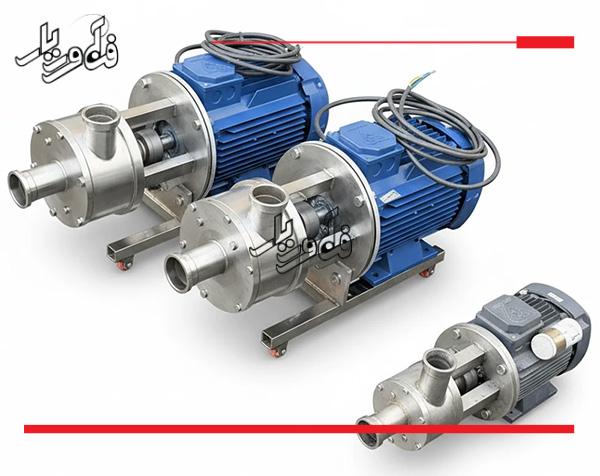

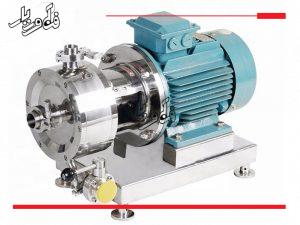

پمپ هموژنایزر فناوریار
پمپ هموژنایزر یک پمپ جابجایی مثبت است که یک شیر همگنکننده به آن متصل است. سیالاتی که وارد هموژنایزر میشوند با فشار زیاد از یک شکاف کوچک عبور میکنند. هموژنایز کردن یک فرآیند فیزیکی است که مایعات غیر قابل اختلاط را به یک امولسیون مخلوط میکند. به این نوع پمپ که برای همگن و یکنواخت کردن انواع محلولها مورد استفاده قرار میگیرد، پمپ امولسیون میگویند. در مقایسه با فرآیند تولید سنتی، این پمپ سادهتر، راحتتر و مقرون به صرفهتر است، میتواند راندمان تولید را بهبود بخشد، سرعت تولید را افزایش دهد و با کیفیت بهتری مواد را در اختیار مصرفکننده قرار دهد.

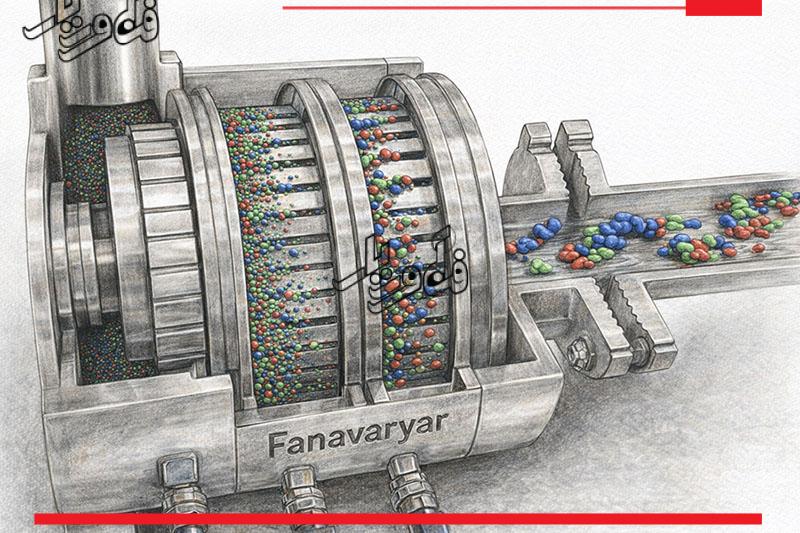

نحوه کارکرد
روتور بخش متحرک و استاتور قسمت ثابت موتور است که اصلی ترین بخش پمپهای صنعتی نیز میباشند. روتور در داخل استاتور با سرعت بالا (3000 دور در دقیقه) حرکت میکند. فرآیند شکستن ذرات با برخورد به پرههای ثابت صورت گرفته و فاصله کم بین روتور و استاتور باعث تنش برشی شدیدی میشود. از آنجا که سیال تحمل تنش برشی را ندارد، بنابراین این فرایند سبب به سرعت در آمدن سیال و برخورد آن با پره ثابت شده و در نتیجه محلول همسانسازی خواهد شد.
هر چه فاصله بین روتور و استاتور کمتر باشد این نوع پمپ عملکرد ایدهآلتری خواهد داشت. البته که فاصله کم بین روتور و استاتور نیازمند دقت ساخت بسیار بالایی بوده که منحصر به شرکتهای سازنده محدودی میباشد که شرکت دانش بنیان فناوریار(آزمونه) با توجه به کار متخصص خود به این فناوری دست یافته است. کم کردن این فاصله برای سیالات ویسکوز باعث افزایش دمای سیال شده که منجر به سوختگی مواد میشود.
استیج در پمپ هموژنایزر صنعتی چیست؟
به هر یک از شعاعهای تقابل روتور و استاتور یک استیج گفته میشود. با افزایش تعداد استیجها میتوان نرخ برشی و توان امولسیون ها را افزایش داد.
راهکارهای افزایش تنش برشی در پمپ هموژن میکسر
بالا بردن دور موتور
افزایش قطر پرهها
کمکردن فاصله بین پرهها
محدودیتهای افزایش تنش برشی در پمپ هموژنایزر میکسر
بالا بردن دور الکتروموتور هم باعث استهلاک بیشتر شده و همچنین هزینه اولیه الکتروموتور بالای 3000 دور در دقیقه بسیار زیاد میباشد. افزایش قطر روتور نیز تا حدی امکان پذیر است، چرا که با افزایش قطر اهمیت بالانس کردن روتور جهت جلوگیری از ارتعاش و کاهش عمر بلبرینگها بیشتر میشود.

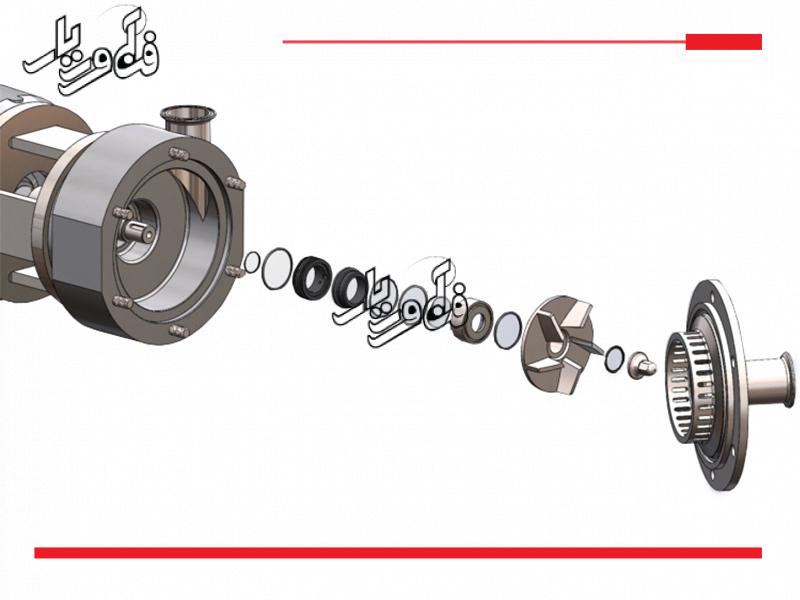

متریال و جنس اجزا پمپ هموژنایزر میکسر
بهترین متریال برای پمپ هموژنایزر میکسر استنلس استیل با گرید 316 L می باشد که مقاومت بالایی را در برابر خوردگی داشته و بالاترین استانداردها را برای صنایع غذایی، دارویی، بهداشتی و شیمیایی دارد.
انواع پمپ همگن ساز از نظر مکانیزم عملکرد
در واقع محصول فوق یک میکسر با تنش برشی زیاد میباشد. دقت ساخت پمپ هموژنایزر میکسر ساخت شرکت فناوریار (آزمونه) بسیار بالا است و برای همسانسازی و همگنکردن مخلوطهای چند جزئی کاربرد دارد. برای مثال از این محصول در صنعت رنگ و رزین برای مخلوط و یکنواخت کردن انواع افزودنیهای رنگی و پودری استفاده می شود.
انواع پمپ های هموژنایزر میکسر در سه دسته زیر قرار می گیرند:
پمپ میکسر اولتراسونیک
دارای سیلندر پیستونی (فشار بالا)
پمپ با سیستم Beed Mill
انواع پمپ هموژنایزر از نظر جانمایی
پمپهای هموژنایزر از نظر جانمایی در خط به سه نوع 1-کف مخزنی، 2-در خط انتقال(Inline) و 3-میکسرهای بچ یا پرتابل تقسیم می شوند.

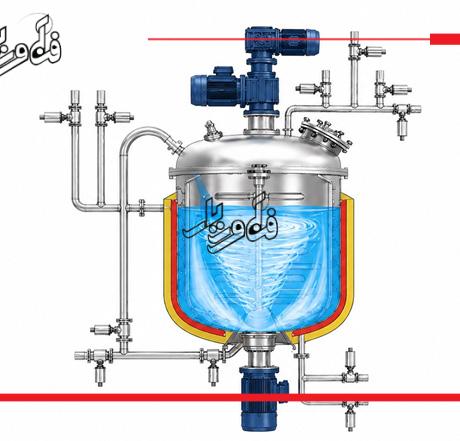

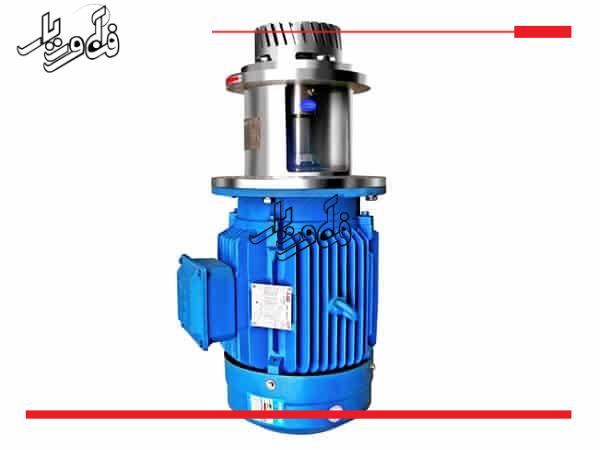

پمپهای هموزنایزر کف مخزنی که بیشتر برای کاربردهای خاص نظیر تولید کرم غلیط در خلا و یا تولید روغن موتور از روغن پایه کاربرد دارند.
این نوع پمپ هموژنایزر که به نوع بچ(Batch type) مشهور است برای کاربردهای تولید ناپیوسته(مثلا در صنعت دارویی ، تولید شربت) و یا کاربردهایی که خمیر بسیار ویسکوزی دارد استفاده میشود.
این نوع پمپ هموژنایزر که بیشترین کاربرد را بین انواع پمپهای هموژنایزر دارد، نوع در خط یا Inline مشهور است و مناسب تولید پیوسته و تقریبا برای تمامی رنجهای گرانروی کاربرد دارد.

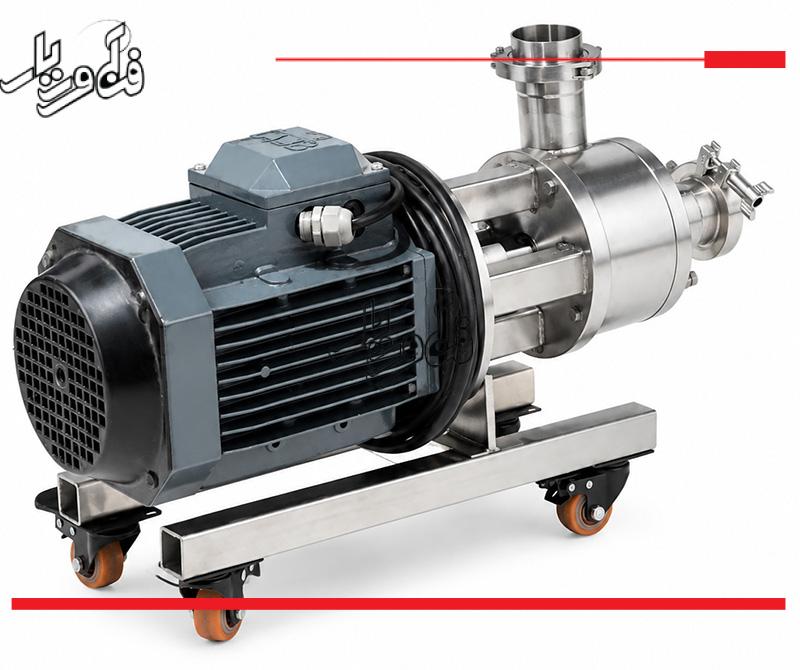

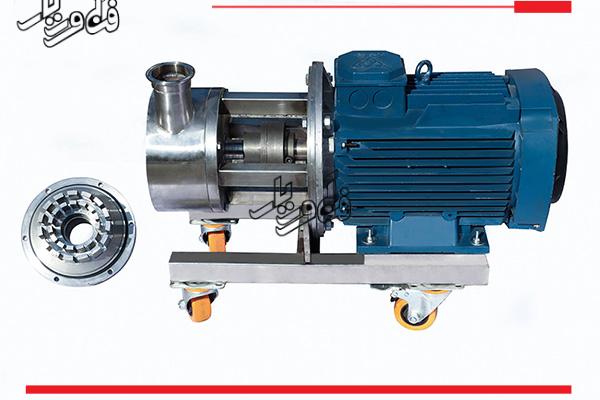

هموژنایزر بر خط فناوریار

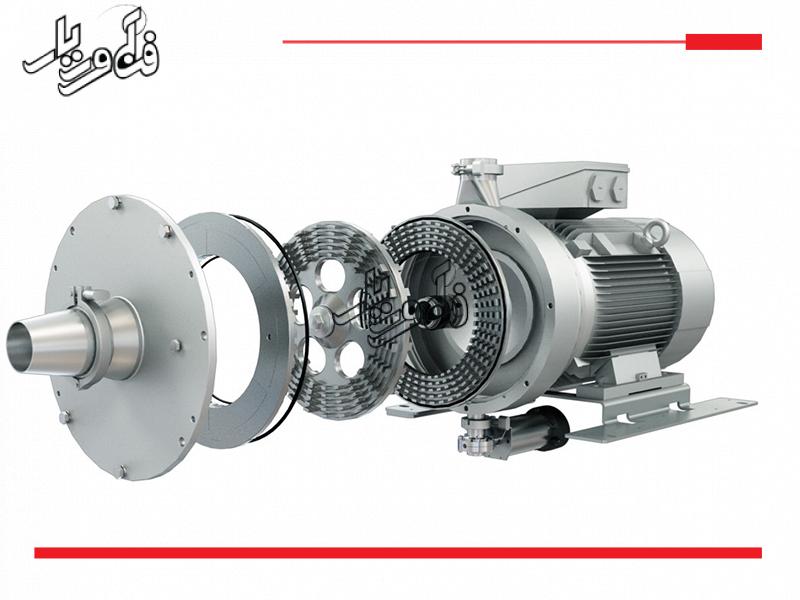

انواع پمپ هموژنایزر از نظر ساختار روتور و استاتور
پمپهای هموژنایزر به دو نوع اصلی پره ای و دندانه ای تقسیم می شود.

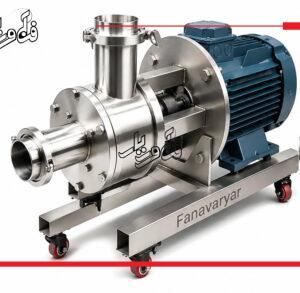

پمپ هموژنایزر پره ای
در این نوع پمپها سیال ابتدا توسط پره شتاب میگیرد و سپس از میان توری های فلزی عبور میکند. از مزایای این نوع پمپها تامین هد قابل قبول همزمان با همگن سازی است. این نوع پمپ ها بیشتر در مواردی که اختلاط ذرات جامد با مایع و مایع با مایع مد نظر باشد استفاده می شود.
پمپ پره ای بیشترین کاربرد را در بین پمپهای هموژنایزر داشته و از نظر کارکرد مناسب و از نظر هزینه اقتصادی تر است.
کاربرد این محصول در صنایع دارویی، صنایع غذایی، شیمیایی، شوینده و عمومی است.
پمپ هموژنایزر دندانه ای
پمپ دندانه ای سیال از ابتدا توسط دندانه ای مخلوط می شود. این نوع پمپها کارایی هد کمی داشته و بجای آن تنش برشی بسیار بیشتری را به سیال اعمال می کند. معمولا همراه این پمپها یک پمپ کمکی افزایش هد هم قرار میگیرد و یا مخزن پس از پمپ در ارتفاع با اختلاف کمی نسبت به پمپ قرار میگیرد.
پمپ هموژنایزر دندانه ای
این نوع پمپ از نظر هزینه، قیمت بالاتری داشته و برای کاربردهایی که نیاز به تنش برشی زیاد دارند نظیر شکست ذرات میوه برای استخراج پکتین و یا سایر کاربردهایی که پمپهای پره ای جوابگو نمی باشد استفاده می شود.
پمپ دندانه ای کلیه وظایف هموژنایز را به بهترین وجه انجام می دهد و در صنایع دارویی، غذتیی، شیمیایی کاربرد دارد. در برخی خطهای تولیدی که امکان بازچرخانی سیال به منظور هموژنایزر بهتر وجود ندارد نیز از پمپهای دندانه ای استفاده می شود.
مزایا
سرعت بالای میکس و کاهش زمان فرایند
چند کاره بودن
عدم تماس محصول با هوا
پمپ کننده مواد غلیظ و ویسکوز
کارایی بالا و تضمینی
مصرف انرژی بهینه
قابل نصب شدن بر روی کلیه خطوط تولید
استفاده ازپمپ هموژنایزر با میکسر در مقایسه با محصولات مشابه مزایایی دارد که از آن جمله
سرعت تولید بالا
قابلیت انتقال سیالات ویسکوز
راندمان بالا
عدم تماس محصول با محیط می باشد.

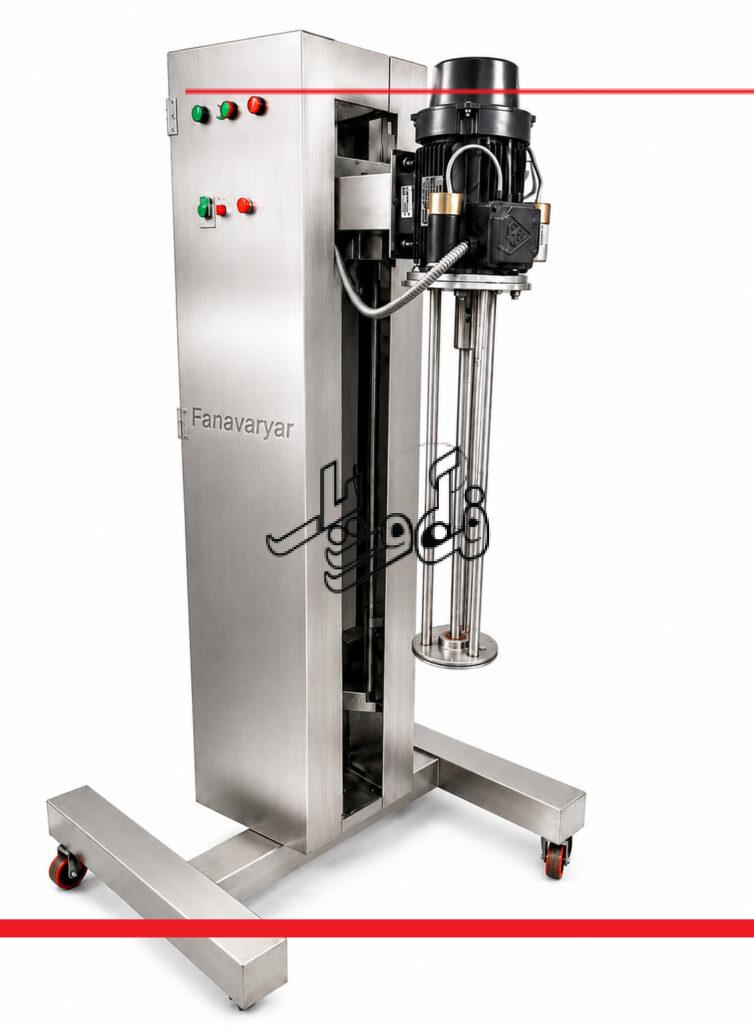

استند میکسر
استند میکسر نوعی میکسر است که از یک پایه میکسر بالارونده و یک هموزنایزر بچ تشکیل شده است. این نوع میکسر هموژنایزرها در صنایع غدایی و دارویی و شیمیایی برای هموزن کردن سیستمهای بچ و مخازن کاربرد دارد.
انتخاب پمپ مناسب
به منظور انتخاب پمپ مناسب کاربرد شما، لازم است تا دو متغییر مشخص شوند. 1- دبی مورد نیاز پمپ و 2-نوع پمپ مورد استفاده
تعیین دبی پمپ هموژنایزر جهت انتخاب مدل
بمنظور تعیین دبی یا میزان جریان سیال در ساعت پمپ می توان از تقسیم حجم سیال به زمانی که لازم است تا کل سیال هموژن شود استفاده کرد.به عبارت دیگر
دبی مورد نیاز=زمان/حجم مخزن*1.2
که مثلا برای مخزن 1000 لیتری که مقرر است 1 ساعته همگن شود دبی مورد نیاز پمپ در حدود 1200 لیتر بر ساعت است. پس از انتخاب دبی لازم است ویسکوزیته سیال نیز تعیین شود و سپس از جدول انتخاب پمپهای فناوریار، پمپ مورد نظر انتخاب شود. در این حالت تاثیر ویسکوزیته به این صورت است که هرچه ویسکوزیته بیشتر شود دبی پمپ به سمت مقدار کمتر در رنچ سوق داده میشود.
مثلا در صورتی که سیال شما روغن باشد و دبی مورد نظر 2000 لیتر بر ساعت یاشد نمونه پمپFAHP22 فناوریار مناسب شماست. یک روش دیگر تعیین پمپ استفاده از سایز خروجی پمپ است که در صورتی که این سایز را داشته باشید، براساس آن میتوانید مدل پمپ را تعیین کنید.
تعیین نوع پمپ جهت انتخاب مدل پمپ هموژنایزر
در حال جاضر پمپهای همگن ساز به 2 نوع دندانه ای و روتور پره ای موجود هستند که توضیحات کامل آن در بخش انواع پمپ از نظر ساختار روتور و استاتور همین مقاله عنوان شده است. بطور کلی پمپهای دندانه ای دبی کمتر ولی تنش بیشتری را ارائه میدهند و برای موارد خاص کاربرد دارند. در صورت انتخاب پمپهای دندانه ای، برای تعیین پمپ لازم است به جدول دبی پمپهای دندانه ای فناوریار مراجعه کنید.

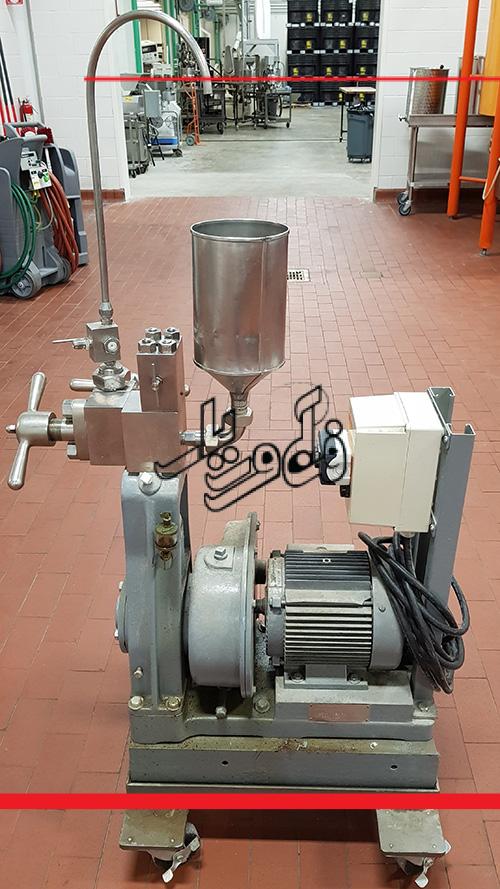

یکی دیگر از بهترین روشها برای انتخاب پمپ، استفاده از هموژنایزرآزمایشگاهی فناوریار است که بوسیله آن می توانید تمامی انواع و حالتهای مختلف را تست کرده و مناسبترین پمپ و توان لازم را بدست آورید. همپنین به منظور تعیین فرمولاسیون به منظور کنترل میکسرهای با توزین آنلاین با استفاده از لودسل، نیز از این سیستم استفاده میشود.
به منظور کمک در انتخاب پمپ و اطمینان در عملکرد، ارائه پمپ هموژنایزر جهت تست در خط امکان پذیر است.
کاربردهای پمپ هموژنایزر شرکت فناوریار(آزمونه)
پمپ هموژنایزر در صنایع مختلفی کاربرد دارد. از جمله صنایع و محصولاتی که از مزایای دستگاه ساخت شرکت فناوریار (آزمونه) میتواند بهرهمند شوند، میشود به موارد زیر اشاره کرد:
صنایع غذایی: سس مایونز، سس کچاپ، انواع سسهای سرد و گرم، حلیم، همس، رب، مارمالاد
صنایع آرایشی: شامپو، کرمهای آرایشی، انواع ژل، خمیردندان، لوسیون و رنگ مو
صنایع دارویی: ژل، پمادها، تولید شربت، پوشش قرصها افزودنیها و امثال آن
صنایع شیمیایی: چسبها، رزینها، رنگ، مرکب، تولید گریس، روغن موتور کشاورزی: تولید کود، وکس میوه
مشخصات فنی پمپ هموژنایزر فناوریار(آزمونه)
توان این پمپ از 2 کیلو وات تا 60 کیلو وات میباشد.
سرعت خطی: از 15 متر تا 45 در ثانیه
دبی: از 250 لیتر تا 1000 لیتر در دقیقه
تنش برشی: 200تا500 کیلو پاسکال
هد پمپ: 2تا 9 متر
تعداد استیج: از 2 تا 12 استیج
| مدل | قدرت پمپ (کیلووات) | ابعاد مخزن (لیتر) | دبی(لیتر بر ساعت) | خروجی و ورودی (اینچ) | قیمت (میلیون تومان) |
| FAHP22 | 2.2 | 500-1500 | 2000-6000 | 1.5 | 160 |
| FAHP55 | 4 | 500-1500 | 4000-14000 | 2 | 200 |
| FAHP75 | 7.5 | 1500-5000 | 12000-25000 | 2 | 240 |
| FAHP150 | 15 | 2000-5000 | 15،000-40،000 | 3 | 305 |
| FAHP150 | 18.5 | 3000-5000 | 20،000-60،000 | 3 | 380 |
| FAHP150 | 30 | 6000-7500 | 20،000-80،000 | 3 | 450 |
| FAHP150 | 50 | 3000-5000 | 75،000-150،000 | 3 | 490 |
